Как собирают Sukhoi Superjet 100 в Комсомольске-на-Амуре: фото

08 июня 2014
Просмотров: 4407

Как собирают Sukhoi Superjet 100 в Комсомольске-на-Амуре: фото

Итак, мы с вами отправляемся на главную производственную площадку в город Комсомольск-на-Амуре, где производится сборка фюзеляжа и окончательная сборка самолета, чтобы подробно разобраться в нюансах сборки самолета Sukhoi Superjet 100. А заодно посмотрим на важное событие — выкатку первого борта для авиакомпании UTair.

Фоторепортаж Виктора Борисова

Производство самолета (окончательную сборку) осуществляет Комсомольский-на-Амуре филиал ЗАО «Гражданские самолеты Сухого» (КнАФ) при непосредственном участии других заводов на территории России, где изготавливаются составные части Sukhoi Superjet 100. Готовые детали передают в Комсомольский-на-Амуре филиал ЗАО «Гражданские самолеты Сухого», где и производится окончательная сборка самолета.

В общем виде схема производства выглядит следующим образом:

1. Филиал ОАО «Компания «Сухой» «НАЗ им. В.П. Чкалова» (Новосибирск) производит детали и агрегатную сборку отсеков Ф1, Ф5, Ф6 и оперения.

2. ОАО «ВАСО» (Воронеж) изготавливает изделия из полимерных композиционных материалов.

3. Филиал ОАО «Компания «Сухой» «КнААЗ им. Ю.А. Гагарина» (Комсомольск-на-Амуре) производит детали и осуществляет сборку отсеков Ф2, центроплана Ф3, Ф4 и монтаж систем. А также изготавливает детали и осуществляет агрегатную сборку ОТК (отъемной части крыла) с пилоном и механизацией)

4. Комсомольский-на-Амуре филиал ЗАО «ГСС» (КнАФ) осуществляет сборку фюзеляжа и окончательную сборку (стыковка с ОЧК, установка и отработка систем)

5. ЗАО «Авиастар-СП» (Ульяновск) устанавливает интерьер.

6. ОАО «Спектр-Авиа» (Ульяновск) осуществляет покраску воздушных судов.

7. В Жуковском (Московская область) проводятся наземные и летные испытания, наземная доводка ВС и передача заказчику.

Подробнее рассмотрим производство самолета в Комсомольском-на-Амуре филиале ЗАО «ГСС» (КнАФ). Начнём с цеха сборки фюзеляжа (ЦСФ).

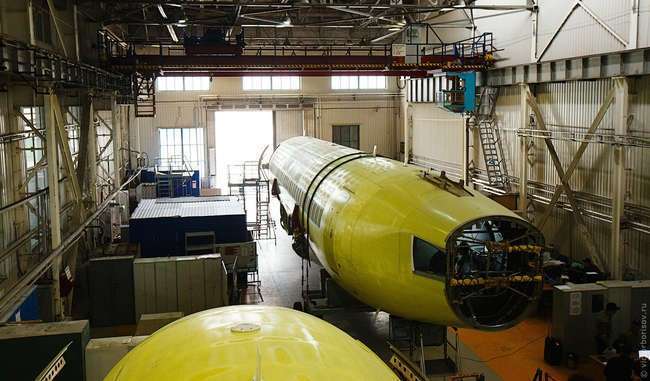

2. Цех сборки фюзеляжа состоит из четырех производственных участков. Продолжительность цикла на каждом участке 10 дней. Работа на всех участках ведется круглосуточно в три смены.

Как собирают Sukhoi Superjet 100 в Комсомольске-на-Амуре: фото

3. Здесь производится стыковка отсеков Ф1, Ф2, Ф3, Ф4, Ф5 на стенде автоматической стыковки Brötje и установка крепежа по стыкам отсеков.

Как собирают Sukhoi Superjet 100 в Комсомольске-на-Амуре: фото

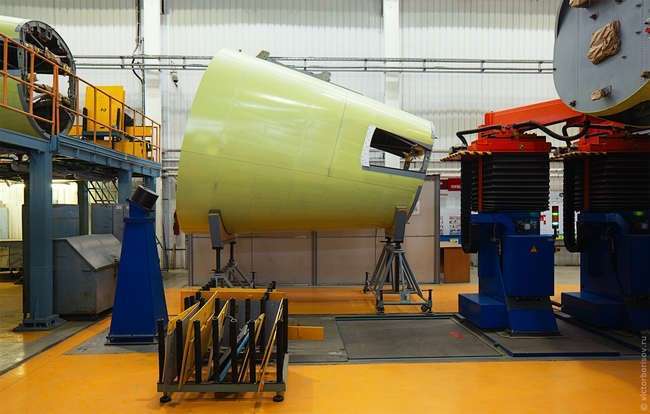

4. Вот, например отсек Ф5 ждет своей очереди на сборку.

Как собирают Sukhoi Superjet 100 в Комсомольске-на-Амуре: фото

5. Клепка производится вручную вот таким образом. При производстве самолета SSJ100 используется более 600 тысяч заклепок, гаек, болтов, штифтов и других мелких деталей.

Как собирают Sukhoi Superjet 100 в Комсомольске-на-Амуре: фото

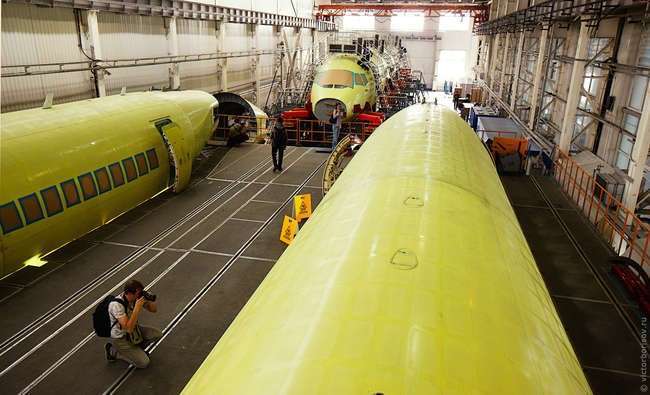

6. После этого частично собранный фюзеляж перемещается на второй и третий производственный участок. Слева в кадре — известный путешественник

Как собирают Sukhoi Superjet 100 в Комсомольске-на-Амуре: фото

7. Здесь производится установка каркаса пола, монтаж пассажирских, сервисных дверей и дверей багажных отделений. На этом же этапе устанавливаются стекла пассажирского салона и антенны фюзеляжа.

Как собирают Sukhoi Superjet 100 в Комсомольске-на-Амуре: фото

8. Центроплан самолета. Выполняется монтаж гидравлической и топливной системы.

Как собирают Sukhoi Superjet 100 в Комсомольске-на-Амуре: фото

9. Производится установка слоев теплоизоляции пассажирского салона.

Как собирают Sukhoi Superjet 100 в Комсомольске-на-Амуре: фото

10. Финальный, четвертый участок цеха сборки фюзеляжа. Выполняется монтаж кабельной сети самолета.

Как собирают Sukhoi Superjet 100 в Комсомольске-на-Амуре: фото

11. А также нанесение защитных покрытий на фюзеляж самолета. Справа на фотографии уже установленный ветрогенератор на случай аварийной ситуации, который необходим для обеспечения электроэнергией бортовых систем самолета.

Как собирают Sukhoi Superjet 100 в Комсомольске-на-Амуре: фото

12. После этого самолет перемещают в цех окончательной сборки (ЦОС). Здесь всего 7 производственных участков, а цикл на каждом участке также составляет 10 дней. На сегодняшний день это позволяет выпускать 40 самолетов в год, в дальнейшем предполагается сокращение цикла до 7 дней.

Как собирают Sukhoi Superjet 100 в Комсомольске-на-Амуре: фото

13. Первый производственный участок. На нём производят стыковку вертикального и горизонтального оперения, а также отсека Ф6 (на фото слева внизу). На этом же этапе делается прозвонка электросоединителей кабельной сети самолета.

Как собирают Sukhoi Superjet 100 в Комсомольске-на-Амуре: фото

14. В конце прошлого года на заводе была введена в эксплуатацию мультимедийная обучающая система, позволяющая отрабатывать на производстве навыки тестирования систем самолета. Здесь сотрудники завода учатся качественно проводить проверки всех систем самолета.

Как собирают Sukhoi Superjet 100 в Комсомольске-на-Амуре: фото

15. Второй производственный участок. Выполняется стыковка отъемных частей крыла (ОЧК) с центропланом. Монтируют переднюю и основные опоры шасси. Устанавливают вспомогательную силовую установку (ВСУ) в хвостовой отсек и монтируют носовой обтекатель.

Как собирают Sukhoi Superjet 100 в Комсомольске-на-Амуре: фото

16. Третий производственный участок. Монтируют механизацию отъемных частей крыла (ОЧК) и собирают каркас обтекателя крыло-фюзеляж (ОКФ).

Как собирают Sukhoi Superjet 100 в Комсомольске-на-Амуре: фото

17. Алюминиевые части фюзеляжа покрыты желто-зеленой грунтовкой, а детали из композитных материалов белого цвета.

Как собирают Sukhoi Superjet 100 в Комсомольске-на-Амуре: фото

18. На всех производственных этапах ведутся работы с кабельной сетью. Все работы имеют минимум трехуровневый контроль и проверку.

Как собирают Sukhoi Superjet 100 в Комсомольске-на-Амуре: фото

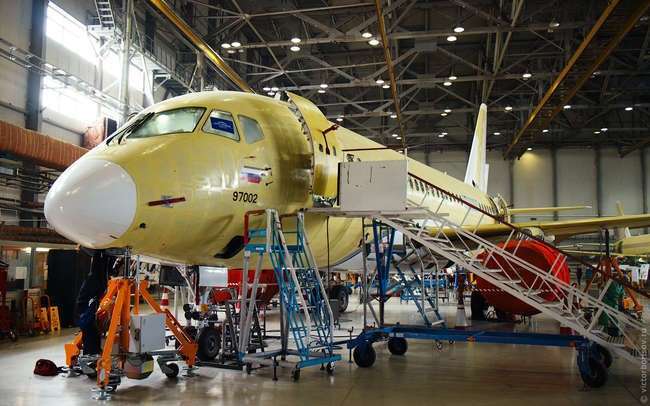

19. Четвертый производственный участок. Выполняется опрессовка гермокабины фюзеляжа, промывка и опрессовка гидравлических систем самолета.

Как собирают Sukhoi Superjet 100 в Комсомольске-на-Амуре: фото

20. На это же этапе завершаются работы по заделке и прозвонке кабельной сети и выполняют окончательный монтаж системы кондиционирования воздуха.

Как собирают Sukhoi Superjet 100 в Комсомольске-на-Амуре: фото

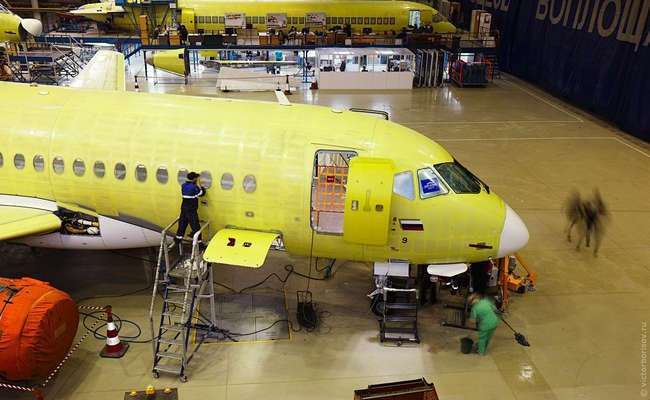

21. Пятый производственный участок. Производится подготовка самолета к поставке под ток, монтируются блоки оборудования.

Как собирают Sukhoi Superjet 100 в Комсомольске-на-Амуре: фото

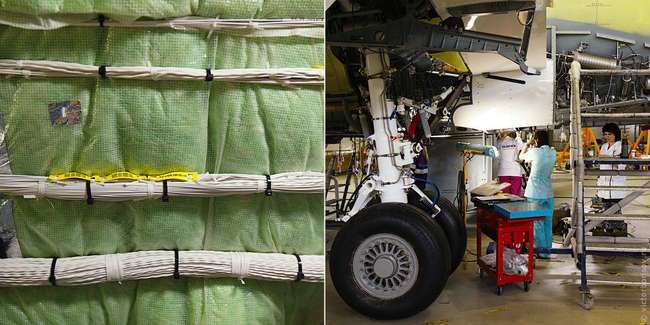

22. Проводится проверка функционирования и вписываемости основных опор шасси. Справа на фото титановый пилон двигателя.

Как собирают Sukhoi Superjet 100 в Комсомольске-на-Амуре: фото

23. Гидравлика.

Как собирают Sukhoi Superjet 100 в Комсомольске-на-Амуре: фото

24. Устанавливаются композитные панели пола пассажирской кабины.

Как собирают Sukhoi Superjet 100 в Комсомольске-на-Амуре: фото

25. Шестой производственный участок. Монтируются маршевые силовые установки.

Как собирают Sukhoi Superjet 100 в Комсомольске-на-Амуре: фото

26. Проводится отработка систем самолета под током.

Как собирают Sukhoi Superjet 100 в Комсомольске-на-Амуре: фото

27. И завершающий седьмой производственный участок. Здесь выполняют окончательный монтаж интерьера багажно-грузового отсека, интерьера кабины пилотов, проводят общетехнический осмотр ВС и готовят его передачу на летно-испытательную станцию.

Как собирают Sukhoi Superjet 100 в Комсомольске-на-Амуре: фото

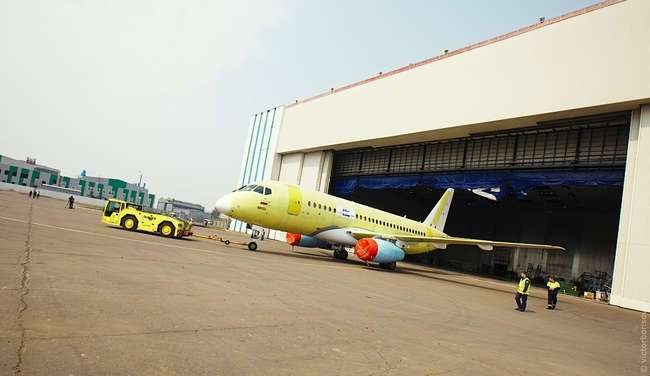

28. Ответственный момент — первая выкатка первого борта для авиакомпании ЮТэйр. Всего в 2014 году для ЮТэйр будет выпущено 6 самолетов в версии LR (Long Range) на 103 пассажирских места.

Как собирают Sukhoi Superjet 100 в Комсомольске-на-Амуре: фото

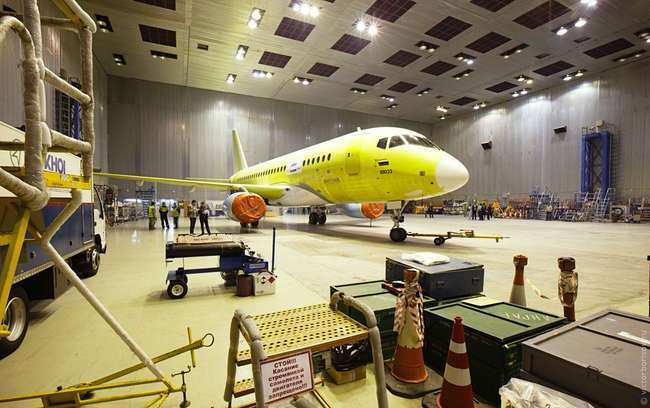

29. Общий вид на цех окончательной сборки.

Как собирают Sukhoi Superjet 100 в Комсомольске-на-Амуре: фото

30. Версия LR отличается увеличенной до 4500 км дальностью полета и увеличенной взлетной массой с усиленным крылом. При этом используется та же силовая установка, что и на обычной версии самолета, но с увеличенной на 5% взлетной тягой.

Как собирают Sukhoi Superjet 100 в Комсомольске-на-Амуре: фото

31. Кабина пилотов. Управление осуществляется боковой ручкой, от штурвальных колонок отказались еще на ранней стадии проектирования как устаревшей и бесперспективной технологии. Все надписи полностью англоязычные, т.к. это уже является стандартом в авиации.

Как собирают Sukhoi Superjet 100 в Комсомольске-на-Амуре: фото

33. Теперь этому борту предстоит совершить перелет в Ульяновск на установку салона и покраску, а затем в Жуковский на летно-испытательную станцию (ЛОС). Там же будет проведена передача самолетов для ЮТэйр. В первую очередь планирует эксплуатировать SSJ100 на внутренних рейсах в Западной Сибири и Европейской части России.

Как собирают Sukhoi Superjet 100 в Комсомольске-на-Амуре: фото

Огромное спасибо сотрудникам ЗАО «ГСС» за возможность увидеть производство современного российского самолета своими глазами.

Sukhoi Superjet 100 (SSJ100) – это эффективный и высокотехнологичный коммерческий самолет нового поколения, созданный с применением новейших технологий в области аэродинамики, силовой установки и систем самолета, обеспечивающий высокий уровень эксплуатационной эффективности. Разработан и производится компанией ЗАО «Гражданские самолеты Сухого» при участии Alenia Aermacchi. Впервые самолет был представлен в сентябре 2007 года, первый полет состоялся в мае 2008 года, а первый коммерческий рейс — весной 2011 года.

SSJ100 — первый российский самолет полностью спроектированный на основе цифровых технологий. В рамках реализации проекта была проведена комплексная программа технического перевооружения заводов в Комсомольске-на-Амуре и Новосибирске. В его производстве применяются ранее не использовавшиеся в отечественном самолетостроении технологии, такие как бесстапельная сборка, автоматическая стыковка агрегатов планера, автоматическая клепка и другие.

Все модели семейства Sukhoi Superjet 100 оснащены двумя турбовентиляторными двигателями SaM146 производства PowerJet (совместное предприятие Snecma и НПО «Сатурн»), которые были специально разработаны для этого типа самолета. В разработке принимали участие ведущие мировые компании: Thales - авионика, Messier-Bugatti-Dowty (Safran group) - шасси, Honeywell - вспомогательная силовая установка, Liebherr - системы кондиционирования воздуха, Hamilton Sundstrand - электрооборудование, Parker - гидравлическая система, Goodrich – колесные тормоза и управление тормозами.

Максимальная крейсерская скорость Sukhoi Superjet 100 – 0,81 Маха (~860 км/ч), крейсерская высота 12200 м (40000 футов). Длина полосы для базовой версии самолета составляет 1731 м, для версии с увеличенной дальностью полета – 2052 м. Дальность полета для базовой версии – 3048 км, для версии с увеличенной дальностью – 4578 км. Эксплуатация SSJ100 возможна в широком спектре климатических условий при температуре от минус 54 до плюс 45 градусов.

Весной 2011 года компания ГСС начала поставлять серийные самолеты SSJ100 покупателям. По состоянию на апрель 2014 года российским и иностранным авиакомпаниям было поставлен 31 самолет SSJ100. Суммарно самолеты, находящиеся в эксплуатации, выполнили более 28 000 коммерческих рейсов общей продолжительностью свыше 42 000 летных часов. Sukhoi Superjet 100 эксплуатируется в авиакомпаниях Аэрофлот, Якутия, Московия, Газпром Авиа, Центр-Юг (Россия), Sky Aviation (Индонезия), Lao Central (Лаос) и Interjet (Мексика).
